Profi4 CNC Ovladač 5D
Kód: 1126Podrobný popis

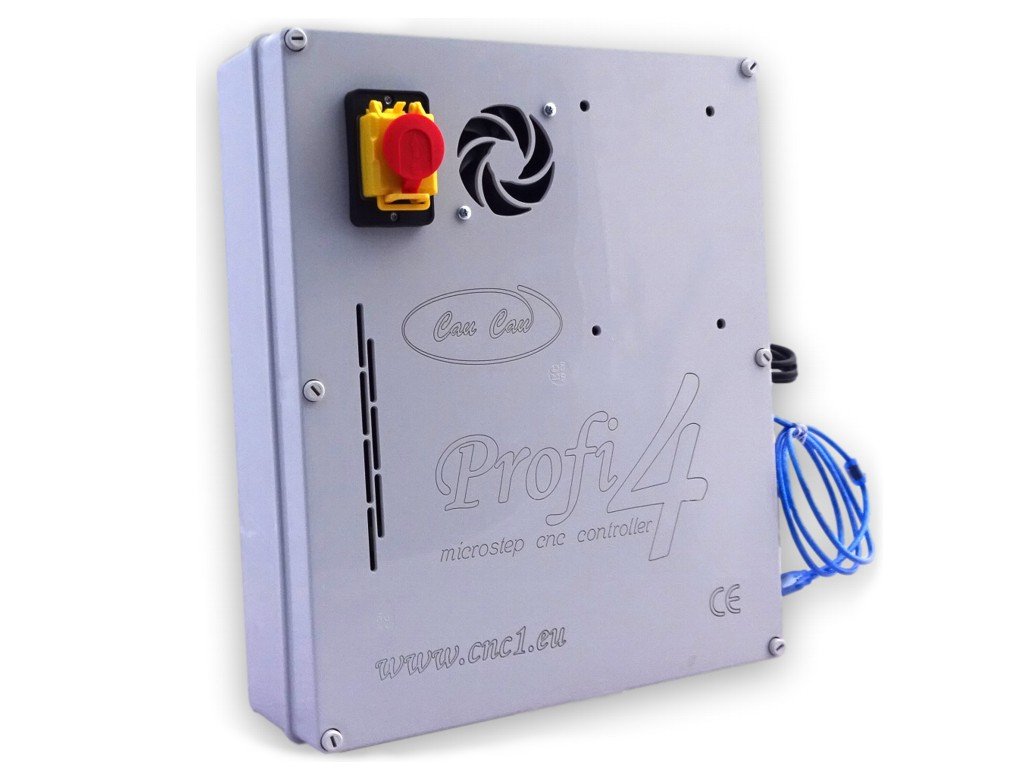

Profi4 Controller
Profi4 ovladač je zariadenie určené na riadenie väčších strojov, ako aj kovoobrábacích strojov.
Ovladač sa skladá z koncových driverov, hlavnej dosky a zdroja.
Dodávame jednotlivé komponenty alebo aj komplet - prípadne aj s pripojenými motormi alebo aj s naprogramovaným PC.
V takomto prípade stačí namontovať motory na Váš CNC stroj a je pripravený pracovať.
Profi4 Ovladač je ovladač novej generácie určený pre rôzne druhy strojov. Pri jeho vývoji sa zúroćily skúsenosti z predchádzajúcich výrobkov. Je určený na pohon 3-5 osí na rôznych CNC strojoch ako napríklad frézky, gravírky, sústruhy, rezačky polystyrénu, automatické vŕtačky a podobne..
Stabilnejšie a spolahlivejšie riadenie stroja.
Umožňuje softvérové riadenie otáčok vretena.
Použiteľný softvér je Mach3, EMC2, KCAM4 a iné s nastavitelným LPT portom. (Windows XP, doporučené)
| Technické parametre: Step/Dir systém, LPT port, pohon krok. motorov Kompaktná konštrukcia 2-fázové bipolárne microstep riadenie Nastavitelný microkrok: 1/2 až 1/250 Zaťažiteľnosť na fázu max DC 80V, 6A Tichá prevádzka Max krokovacia frekvencia 100kHz Viacstupňové nastavenie prúdu 5 vstupov 3 relé (max 230V, 3A) Napájanie z jedného zdroja Integrovaný spínaný zdroj pre digitálnu časť Ochrana proti prehriatiu | Hlavná doska Profi4 Stabilnejšie a spolahlivejšie riadenie stroja Umožňuje softvérové riadenie otáčok vretena Umožňuje pripojenie 5 driverov pre krok. motory 5 vstupných signálov 3 relé (napr. na spínanie vretena, chladenia...) Pracovné napätie 15-32VDC a 5VDC cez USB Použitelný softvér Mach3, EMC2, KCAM4 a iné... Rozmery 110 x 75 x 25 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Driver CC8060 pre 2-fázové krokové motory: Napájacie napätie do 80V DC Nastavenie prúdu fázy od 2A do 6A 16 rozlíšení kroku až do 51200 krokov/ot Maximálna vstupná frekvencia 300kHz Opticky izolované vstupné signály Vhodný pre 2-fázové krokové motory Ochrana proti skratu na výstupe Ochrana proti podpätiu a prepetiu napájania Automatická redukcia prúdu po zastavení motora Rozmery 150 x 111 x 47 mm |
Popis paralelného portu:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínaný napájací zdroj In 230 VAC Out: 48 VDC 400W 8.3A 215 x 115 x 50 mm (L x W x H) |
Možnosť dodať aj kompletne zmontovaný ovladač s Profi4 hlavnou doskou, zdrojom a drivermy + zapojené krokové motory podla želania, poprípade aj nastavený a naprogramovaný počítač.
|
|
| |
| Profi4 Hlavná doska Popis | Profi4 Hlavná doska Manual |
