CW8060 - 2-fázový Driver pre krokové motory
Kód: 1092Súvisiaci tovar
Podrobný popis
CW8060 - 2-fázovy Driver pre krokové motory, 80V, 6.0A
Napájacie napätie do 36-80VDC, špičkový prúd do 6,0A
Nastavenie prúdu fázy od 2,00 do 6,00A
16 volitelných rozlišení kroku až do 51200 krokov/ot
Maximálna vstupná frekvencia 300 KHz
Opticky izolované vstupné signály
Vhodný pre 2-fázové krokové motory
Ochrana proti skratu na výstupe, podpätiu a prepätiu napájecieho napätia
Automatická redukcia prúdu po zastavení motora
rozmery: 150 x 111 x 47 mm
Prepínač: ("ON=0,OFF=1")
1.Voľba mikrokrokovania:
|
SW5 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
|
SW6 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
|
SW7 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
|
SW8 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
|
Micro |
1/2 |
1/4 |
1/8 |
1/16 |
1/32 |
1/64 |
1/128 |
1/256 |
1/5 |
1/10 |
1/25 |
1/50 |
1/125 |
1/250 |
2. Aktuálny výber:
|
SW1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
|
SW2 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
|
SW3 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
|
Current(A) |
2.00 |
2.57 |
3.14 |
3.71 |
4.28 |
4.86 |
5.43 |
6.00 |
3. Výber plného alebo polovičného prúdu:
SW4:0=Plný prúd;1=polovičný prúd
4. Voľba impulzu:
Zvyčajne je predvolené nastavenie jeden impulz.
Na obrázku Č.1 vidíte zapojenie Zroja na Driver
Na obrázku Č.2 vidíte zapojenie hlavnej dosky Profi3 na Driver

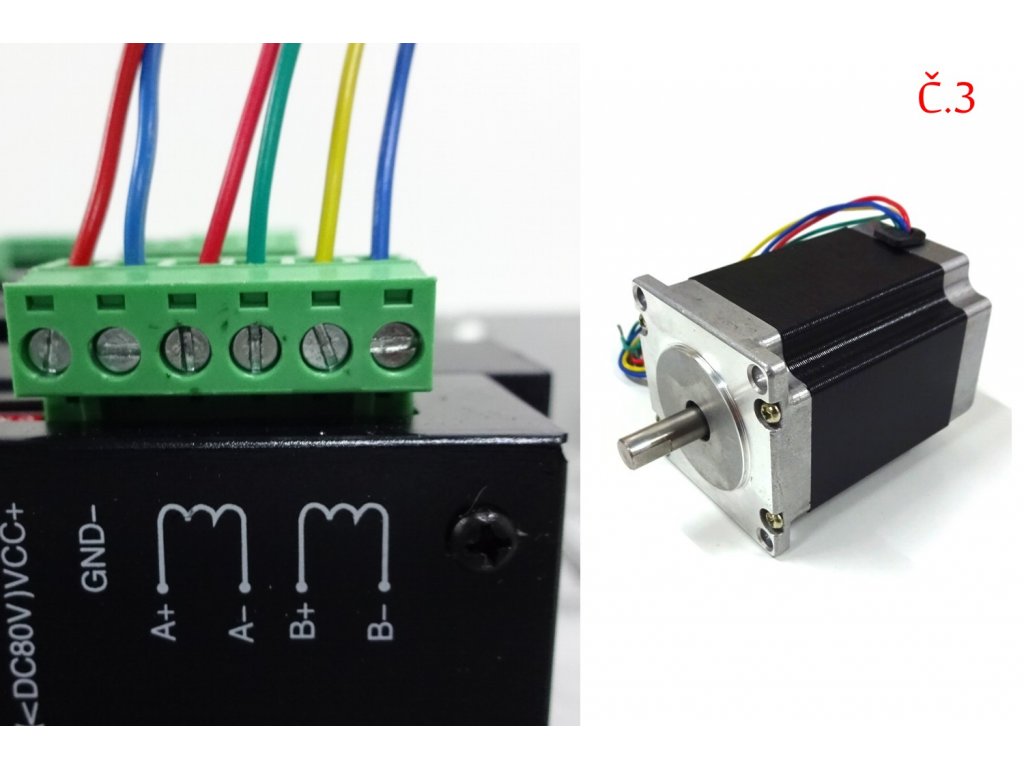

Na obrázku Č.3 vidíte zapojenie Motora na Driver
Dodatočné parametre
| Kategória: | Drivery pre krokové motory |
|---|---|
| Hmotnosť: | 0.63 kg |
